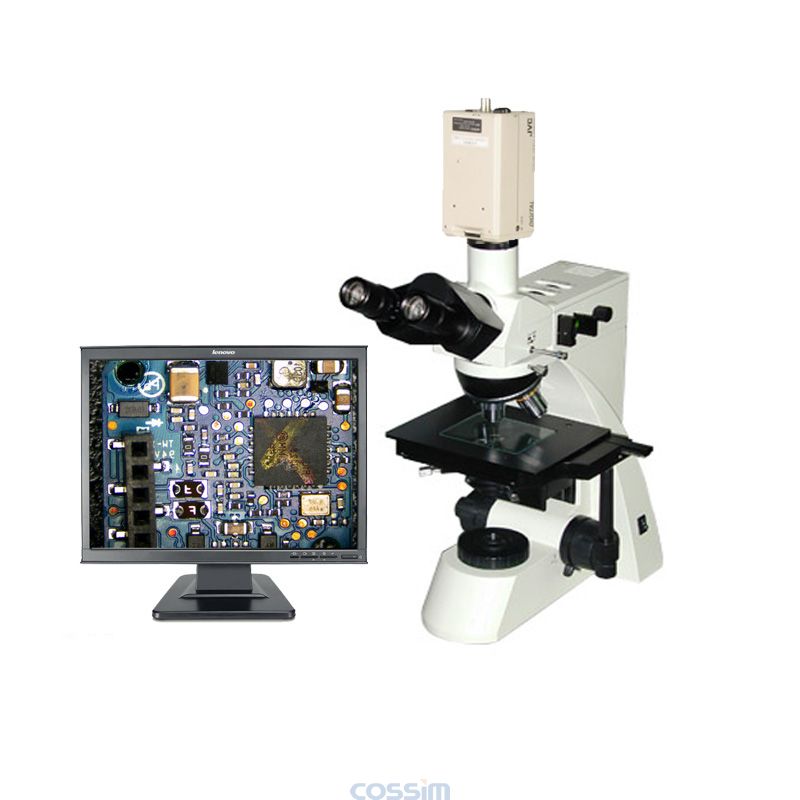

CMY-400Z攝像型透反射金相顯微鏡配備大視野 WF10X(Φ18mm) 、長距平場消色差物鏡

SKU: CMY-400Z

產品介紹

CMY-400系列透反射顯微鏡是適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。

系統簡介：

攝像型金相顯微鏡是將傳統的光學顯微鏡與電腦及工業攝像機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還可在電腦顯示器上實時顯示顯微圖像，可單張、定時、連續采集顯微圖像，可對顯微圖像定倍縮放，疊加比例尺。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量，可為研究檢驗人員研究電子元器件，芯片線路板、紡織印刷，農林牧種子形態，固體粉末及液體中微顆粒，薄膜微孔提供精確的分析檢驗數據

性能特點

1、配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察。

2、三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。

技術參數

1、目鏡筒:三目鏡傾斜30?(內置檢偏振片,可進行切換)
2、目鏡：大視野 WF10X(Φ18mm)
3、物鏡
- a.長距平場消色差物鏡(無蓋玻片)PL 5X/0.12
- b.長距平場消色差物鏡(無蓋玻片)PL L10X/0.25
- c.長距平場消色差物鏡(無蓋玻片)PL L20X/0.40
- d.長距平場消色差物鏡(無蓋玻片)PL L50X/0.70
4、落射照明系統:1.6V 20W鹵素燈,亮度可調，落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃，
5、透射照明系統:.阿貝聚光鏡NA.1.25 可上下升降、藍濾色片和磨砂玻璃、集光器，鹵素燈照明適用(內置視場光欄)、6V 20W 鹵素燈,亮度可調
6、調焦機構:粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
7、轉換器:四孔(內向式滾珠內定位)
8、載物臺:雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
9、外形尺寸：446mmX359mmX421mm
10、儀器重量：20kg

系統配置

攝像型三目倒置金相顯微鏡CMY-400Z：顯微鏡+適配鏡+工業攝像機+測量軟件+電腦(選配）

數碼型三目倒置金相顯微鏡CMY-400M：顯微鏡+相機適配鏡+佳能單反相機+測量軟件

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②數字攝像頭500萬、800萬、1000萬、1400萬像素
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
3、測微目鏡：10X
4、物鏡：長工作距離物鏡：50X/0.70 、 80X/0.80
5、標尺：物鏡測微尺0.01mm 目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
6、其他裝置：暗場裝置
