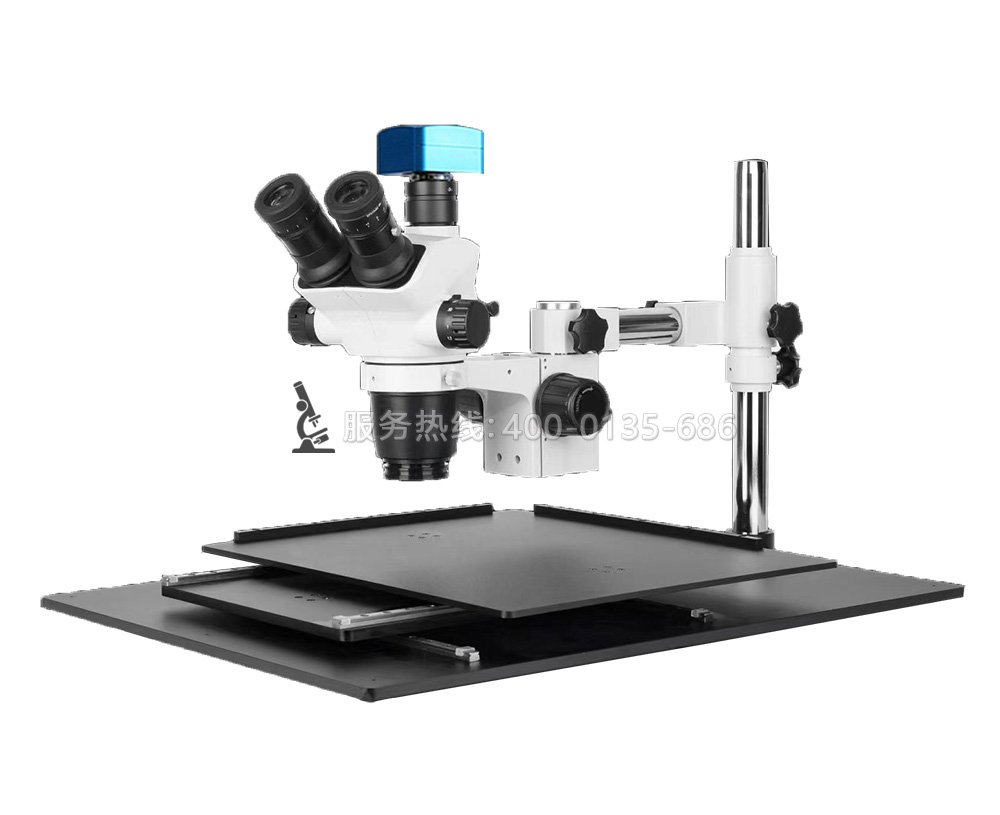

XTD-6745Y檢查顯微鏡配有二維移動工作臺可放8寸晶圓 6.7-45倍大平臺體視顯微鏡，可選配攝像系統拍照錄像測量等

SKU:

產品介紹

產品簡介：

檢查顯微鏡XTD-6745Y采用Greenough光學系統高質量光學器件的緊湊型體視顯微鏡，搭載了光學性能優異的格里諾光學系統，同時實現了大范圍的變焦比和清晰的觀察影像。靈活運用了格里諾光學系統的特性，機體線條流暢而小巧。能在生產流水線發揮威力的同時，也最適合與設備組裝使用。最佳內向角的格里諾光學設計，V字形光路使物鏡的尖端形狀能設計成細長形，使高度平直度和較深的焦點深度能同時實現。能從前面到內部正確對焦凹凸很大的樣品，得到充滿立體感的觀察圖像,影像平面彎曲的抑制，能更為逼真的觀察到樣品的形狀。

適當的向內角度可完美結合較高的平坦度和用于3D觀察的景深。即使厚度很大的標本也可從上到下聚焦，方便更快地進行檢查。LED照明實現了忠實于樣品的觀察影像

通用型反射LED照明，凝聚LED技術的所有優點。工作距離110mm工作距離方便樣品的取放和操作。靜電放電保護鏡體和主要配件均可利用抗靜電材料和涂層快速消除靜電。因此可以避免觀察中的標本受到靜電損壞。為了便于記錄,存儲和量測，還可選擇快捷安裝數碼相機。

技術參數

技術參數：

型號		XTD-6745Y
光學系統		格利諾光學系統
標配目鏡		寬視場目鏡（FN22）EPA10X -8 ~+5
選配目鏡		EPA15X/16mm EPA20X/12.5mm EPA30X/7mm
標準放大倍數		6.7-45倍
綜合放大數		2.0X～270X
變倍主體		0.67X～4.5X
變焦比		6.71：1
倍率指示		0.67X,0.8X,1.0X,1.2X,1.5X,2.0X,2.5X,3.0X,3.5X,4.0X,4.5X，11個檔位精準定格
觀察筒		45°三目傾斜角觀察筒,0.5X內置拍攝用透鏡
工作距離		110mm
框架安裝		76mm
對焦單元		立柱支架臺，立柱高：380mm，調焦行程：106mm，底座：500x500X25mm
工作臺		配有二維移動工作臺，可放8寸晶圓
物鏡	倍率	種類	N.A.	W.D.（mm）	觀察倍率※2	觀察范圍（mm）※2
	0.5x	選配輔助物鏡	0.036	200	3.4x～22.5x	φ65.7～φ9.8
	1x	-	0.071	110	6.7x～45x	φ32.8～φ4.9
	1.5x	選配輔助物鏡	0.1	61	10.1x～67.5x	φ21.9～φ3.3
	2x	選配輔助物鏡	0.142	38	13.4x～90x	φ16.4～φ2.4
外形尺寸		194（W）×253（D）×368（H）mm
重量		3.5 kg（標準組合）
備注		※1　物鏡與目鏡組合時的倍率范圍 ※2　使用目鏡10X時
