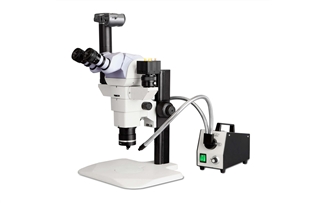

SZ66研究級體視顯微鏡科研級三目體視顯微鏡,立體顯微鏡,檢測顯微鏡

SKU: SZ66

產品介紹

平行光路
產品采用伽利略型高級光學系統，左右光路平行，物鏡采用非共軸成像技術，光學介面鍍覆寬帶減反射膜。因此有如下特點：
- 消除了“成像面不垂軸”現象，使視場邊緣的清晰度提高到視場中心的水平；
- 變倍比1：6.6，物鏡變倍范圍0.68×--4.5×；
- 視場范圍寬廣，物方視角2ω=20°(Max)；
- 體視角大，立體視覺強烈；
- 像面層次分明，色彩還原逼真。
積木式結構
在主光路中便攜地接入攝影、攝像、同軸落射照明、可變孔徑光闌等功能附件，更換靈活。同時連接數碼相機和攝像頭，同步觀察同一圖像。
可傾角觀察

可以調節觀察角度的雙目鏡筒，角度設定范圍為0°至30°，用戶可設定Zui佳眼點水平，以確保舒適的觀察姿勢。同時鏡筒可以觀察頭調節范圍圖片向外旋轉180°，來提高眼點80mm。
景深控制光欄

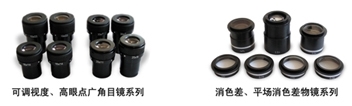

通過光欄控制旋鈕，改變光學系統的通光孔徑，來加大圖像的景深或提高圖像的清晰度?？膳渲?10×可調目鏡1×平場消色差物鏡再現清晰銳利圖像。

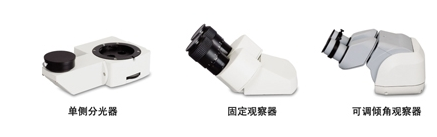

多路出光孔徑、多種分光裝置
- 后出光式推拉分像裝置0：100；
- 單側出光分光器50：50；
- 雙側出光分光器50：50，同時連接兩種不同的圖像輸出設備，同時工作，互不影響。
同軸照明裝置

采用LED冷光源光導纖維傳輸，與SZ66專用同軸落射照明裝置相連接，確保視場范圍內光線照明均勻，并可防止光源熱量對樣品的影響。
粗微調同軸調焦

采用高級生物顯微鏡的粗微調同軸調焦結構，對物體進行“細致入微”的觀察。

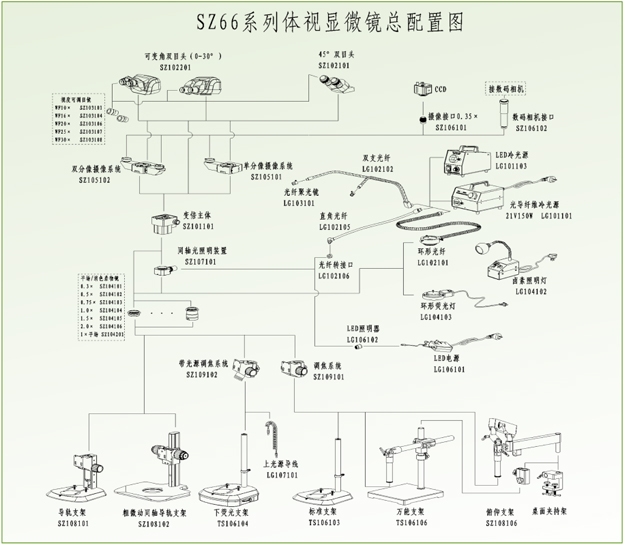

SZ66系列體視顯微鏡總配置圖

SZ66系列體視顯微鏡總配置圖

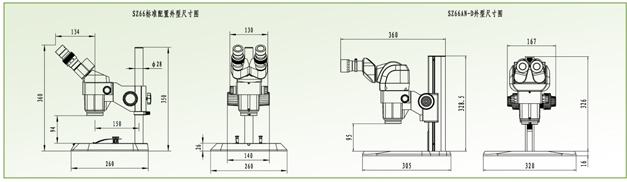

SZ66外型尺寸圖

SZ66外型尺寸圖

技術參數

SZ66物鏡、目鏡參數表

物鏡		0.3×	0.5×	0.7×	1.0×	1.0×平場	1.5×	2.0×	2.5×
工作距		328.93	197.19	148	93.87	84.92	46.69	34.04	22.53
體視角		2°	6°52′	4°36′	13°14′	14°50′	20°24′	25°59′	28°
10×目鏡	放大率	2.04-13.5	3.40-22.5	4.76-31.5	6.8-45	6.8-45	10.2-67.5	13.9-90	17-112.5
10×目鏡	視場	117.65-17.78	70.50-10.67	51.17-7.62	35.29-5.33	35.29-5.33	23.53-3.56	17.64-2.67	14.12-2.13
16×目鏡	放大率	3.2-21.6	5.44-36	7.61-50.4	10.88-72	10.88-72	16.32-108	21.76-144	27.2-180
16×目鏡	視場	37.94-11.78	46.76-7.07	33.4-5.05	23.38-3.53	23.38-3.53	15.59-2.36	11.69-1.77	9.35-1.44
20×目鏡	放大率	4.08-27	6.8-45	9.52-63	13.6-90	13.6-90	20.4-1.35	27.2-180	34-225
20×目鏡	視場	61.27-9.26	36.67-5.56	26.26-3.97	18.38-2.78	18.38-2.78	12.25-1.85	9.19-1.39	7.35-1.11
25×目鏡	放大率	5.1-33.75	8.5-56.25	11.9-78.75	17-112.5	17-112.5	25.5-168.75	34-225	42.5-281.25
25×目鏡	視場	44.12-6.67	26.47-4.0	18.9-2.86	13.24-2.0	13.24-2.0	8.28-1.33	6.62-1.0	5.29-0.8
30×目鏡	放大率	6.1-40.5	10.2-67.5	14.28-94.5	20.4-135	20.4-135	30.6-202.5	40.8-270	51-337.5
30×目鏡	視場	37.3-5.63	22.4-3.38	15.96-2.41	11.18-1.69	11.18-1.69	7.45-1.13	5.59-0.34	4.47-0.68

包裝清單

注：“●”為必備件，“○”為選購件產品的具體配置以裝箱單為準

名稱	規格		配套	訂貨號
物鏡體	伽利略光學系統，左右光路平行，物鏡采用非共軸成像技術；變倍范圍：0.68×～4.5×；		●	SZ101101
觀察筒	觀察角度可調，范圍0°～30°；鏡筒可向外旋轉180°，提高眼點80mm；目鏡鎖緊圈；		●	SZ102201
調焦系統	粗微調同軸式調焦機構，調焦行程240mm，微調格值0.002mm	不帶光源	●	SZ109101
調焦系統	粗微調同軸式調焦機構，調焦行程240mm，微調格值0.002mm	帶3W / LED可調冷光源	○	SZ109102
視度可調目鏡	WF10X／23mm		●●	SZ-10X
	WF10X／23mm（分劃目鏡，X軸：0.1mm/100格）		○	SZ-10X101
	WF10X／23mm（分劃目鏡，X軸：0.05mm/200格）		○	SZ-10X102
	WF10X／23mm（網格目鏡，0.1×0.1mm/100格）		○	SZ-10X103
	WF16X／14mm		○	SZ-16X
	WF20X／12mm		○	SZ-20X
	WF25X／9mm		○	SZ-25X
	WF30X／8mm		○	SZ-30X
物鏡	0.3X消色差物鏡	W.D=328.93mm	○	SZ-0.3X
	0.5X消色差物鏡	W.D=197.19mm	○	SZ-0.5X
	0.7X消色差物鏡	W.D=148.00mm	○	SZ-0.7X
	1X消色差物鏡	W.D=93.87mm	●	SZ-1.0X
	1X平場消色差物鏡	W.D=84.92mm	○	SZ-1.0XPL
	1.5X消色差物鏡	W.D=46.69mm	○	SZ-1.5X
	2X消色差物鏡	W.D=34.04mm	○	SZ-2.0X
	2.5X消色差物鏡	W.D=22.53mm	○	SZ-2.5X
攝像系統	單分像攝像系統（單邊輸出）		○	SZ-TR
攝像系統	分像輸出臂（此設備可形成第二個輸出光路）		○	SZ-TRS
同軸光照明裝置	1W / LED照明光源		○	SZ-TZLED/1W
同軸光照明裝置	單支光導纖維 5W / LED冷光源，軟管，光纖長度550mm，通光直徑8mm		○	SZ-TZLED/5W
底座	標準底座，無光源		●	SZ108102
底座	透射光源底座，輸出：3W / LED可調冷光源		○	TS106104
C接口	0.35 X 標準C 型接口		○	SZ-0.35XC
	0.5 X 標準C 型接口		○	SZ-0.5XC
	1X 標準C 型接口		○	SZ-1 XC
數碼相機接口	NIKON、SONY、CANON、OLYMPUS等數碼相機接口		○

注：“●”為必備件，“○”為選購件產品的具體配置以裝箱單為準
