JDG-S2數字式立式光學計 數字式立式光學計l量程測量圓柱體球體直徑 檢定量塊、量規、線形,板形物體
產品介紹

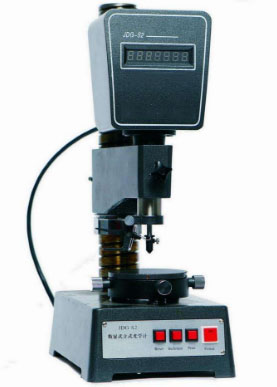

JDG-S2數字式立式光學計是設計制造的改型產品，量程大、高精度高穩定性，直接測量可以達到 10 毫米，并有公英制的轉換顯示，方便了10毫米以下的工件測量。主要用于對五等量塊，量棒，鋼球，線形及平行 平面狀精密量具和零件的外形尺寸作精密測量，本儀器頭部亦可作為一個獨立體，在科研，生產過程控制及在線測量等方面，對被測件作微小位移測量。
1、用標準器(如量塊)與試件以比較法來測量零件的外形尺寸。
2、檢定量塊、量規、線形,板形物體的厚度，外螺紋的中徑。
3、圓柱形和球形工件的直徑，及平行平面等精密量具和零件的外形尺寸等。
4、對薄膜如：鋁箔、包裝膜、紙張等厚度的測量。
5、一機兩用，將投影光學計鏡管裝在機床上，可直接控制加工尺寸。
6、在過程控制及在線測量中，對被測件作微小位移量測量。
技術參數
|
序號
|
名稱
|
主要技術參數
|
|
1
|
被測件最大長度
|
200 mm
|
|
2
|
直接測量范圍
|
10 mm
|
|
3
|
最小顯示值
|
0.0001 mm
|
|
4
|
測量力
|
(2±0.2) N
|
|
5
|
示值變動性
|
0.0001 mm
|
|
6
|
最大不準確度
|
比較測量時 ±0.00025 mm
|
|
直接測量時 ±0.0005 mm
|
|
7
|
最大測量誤差
|
±(0.5+L/100) μm (L是被測長度,以mm)
|
|
8
|
儀器體積
|
300x170x410 mm
|
|
9
|
儀器重量
|
18 kg
|
|
10
|
標準配件
|
可調帶筋園臺、可調園平臺、帶筋方工作臺、平面測帽Ф2、平面測帽Ф8、小球面測帽 R20、刃形測帽
|
|
