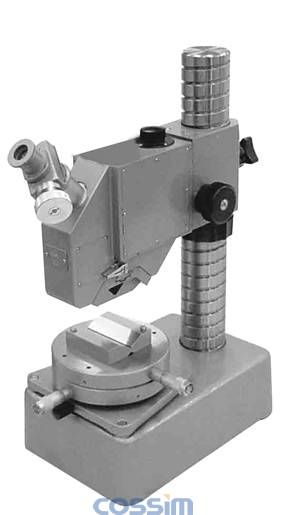

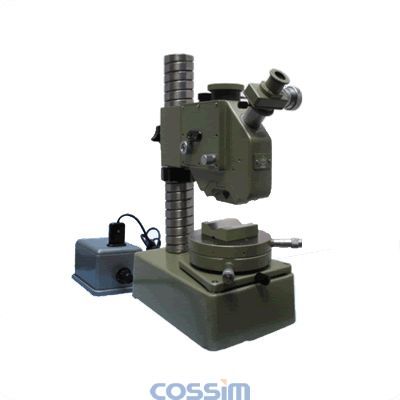

光切法顯微鏡 9J 工具測量顯微鏡

SKU: 9J

產品介紹

■產品介紹：

顯微鏡9J是以光切測量另件加工表面的微觀不平度。其能判國家標準GB 1031-68所規定▽3-▽9級表面光潔度。（表面粗糙度12.5-0.2）對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。

■產品特點：

光切法特點是在不破壞表面的狀況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。

■技術參數：

1.測量范圍不平度平均高度值（微米）： >0.8-1.6 >1.6-6.3 >6.3-20 >20-80

2.表面光潔度（級別）： 9 8~7 6~5 4~3

4. 所需物鏡： 60X/0.55 30X/0.40 14 X/0.20 7X/0.12

5.總放大倍數： 510X 260X 120X 60X

6.物鏡組件工作距離（mm）:0．04 0．2 2．5 9．5

7.視場（mm）: 0.3 0.6 1.3 2.5

8攝影裝置放大倍數: 約6倍

9.測量不平度范圍:（0.8-80）微米

10.不平寬度：用測微目鏡：0.7微米-2.5毫米

用座標工作臺：（0.01-13）毫米

11.儀器重量約：23公斤

12，外形尺寸（mm）：約180*290*470毫米

■ 儀器成套性

1. 儀器主體：1臺

2 .測微目鏡：1只

3. 座標工作臺：1件

4. V型塊：1件

5. 標準刻尺(連盒) ：1件

6. 7倍物鏡：1組

7. 14倍物鏡：1組

8. 30倍物鏡：1組

9. 60倍物鏡：1組

10. 可調變壓器：1只

11. 燈泡(備用)：3只
